- 适用范围：

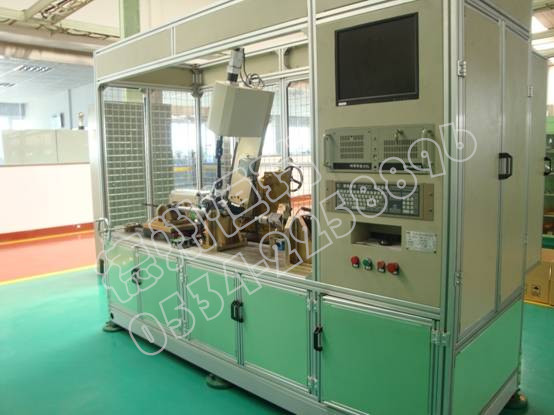

- 此试验台主要是用于小齿轮助力式电动助力转向器性能试验；
- 此试验台也可适用于齿条助力式电动助力转向器性能试验。
- 此试验台即可适用K线控制电动助力转向器同时也可适用于CAN线控制电动助力转向器
- 主要试验项目：
- 静态电流特性试验；
- 转向器总圈数试验；
- 正向空载转动力矩试验；（分有动力、无动力）；
- 线角传动比试验；
- 功效测定；
- 最大助力性能；
- 逆向空载转动力矩（分有动力、无动力）；
- 角位置传感器信号特性；
- 扭矩传感器信号特性；
- 回正能力试验
- 输入/输出扭矩特性；
- 输入扭矩/吸收电流特性；
- 输入扭矩/马达电流特性；
- 车速/助力电流特性试验；
- 系统平均吸收测定；
- 主动回正特性；
- 变载荷功能试验；
- 逆向冲击试验；
- 灵敏度试验
- 报警试验。（显示故障指示灯闪码）
- 主要技术参数精度指标:
| 序号 | 名称 | 量程 | 精度 | 备注 |
| 1 | 输入扭矩 | ±50Nm | 0.1% | 分辨率0.01Nm |
| 2 | 拉压力 | ±20kN | 0.5% | 分辨率1N |
| 3 | 静态吸收电流 | 0～5A | 0.5% | 分辨率0.01A |
| 4 | ECU吸收电流 | 0～150A | 0.5% | 分辨率0.1A |
| 5 | ECU输出电流 | 0～150A | 0.5% | 分辨率0.1A（测两相） |
| 6 | 输入转角 | 无限制 | 0.018° | 分辨率0.1° |
| 7 | 输出位移 | 300mm | 0.005mm | 分辨率0.01mm |
| 8 | 传感器信号电压 | 0～10V | 0. 1% | 分辨率0.01V |
| 9 | ECU输入电压 | 0～30V | 0. 01% | 分辨率0.01V |
| 10 | ECU输出电压 | 0～30V | 0. 01% | 分辨率0.01V |
| 11 | 重复试验误差 | ≤5% |
- 主要试验参数调节范围
| 序号 | 项目名称 | 控制范围 | 控制精度 | 备注 |
| 1 | 输入轴转速 | 0.1～70rpm | ±0.1rpm | 人工设定，自动控制 |
| 2 | 输出最大位移 | 300mm | ||
| 3 | 输出加载力 | 18000N | ±100N | 人工控制，自动加载 |
| 4 | ECU供电电压 | 12～30V | ±0.5V | 人工设定，自动控制 |
| 5 | ECU最大供电电流 | 200A | ||
| 6 | 车速及发动机脉冲幅值 | 3～24V | 人工调整 | |
| 7 | 车速 | 1～2000kHz | 1Hz | 人工设定 |
| 8 | 发动机转速 | 1～2000kHz | 1Hz | 人工设定 |
| 9 | 逆向冲击力 | 1000~8000N | 人工调整 |
