- 适用范围:

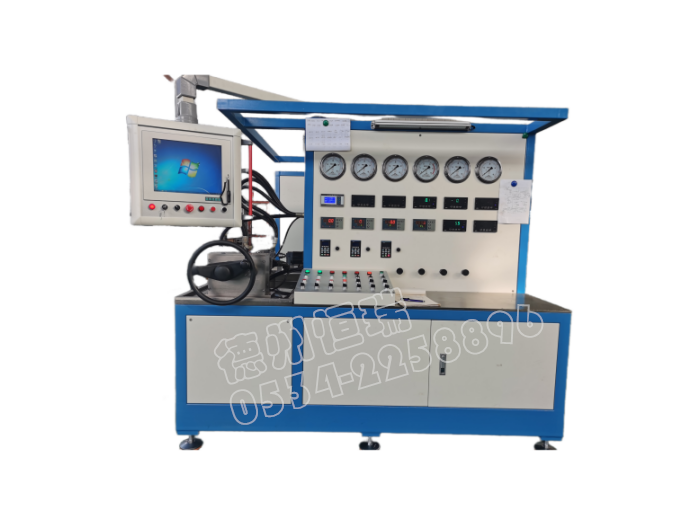

- 此试验台适用于摆线转阀式闭心静压转向器性能试验
- 此试验台也适用于摆线转阀式开心有反应转向器性能试验
- 此试验台页适用于摆线转阀式开心无反应转向器性能试验
- 试验项目
- 机械阻力矩试验
- 动力转向性能试验
- 终点扭矩试验
- 密封试验
- 压力损失试验
- 内泄漏试验
- 流量变化率试验
- 人力转向容积效率试验
- 主要技术参数精度:
序号 | 名称 | 量程 | 精度 | 备注 |
1 | 输入扭矩 | 0~50Nm | 0.5% | 分辨率0.1Nm |
2 | 输入轴转速 | 0~75r/min | 0.05% | 分辨率0.1r/min |
3 | 输入油压 | 0~25MPa | 0.5% | 分辨率0.1MPa |
4 | 输出油压 | 0~25MPa | 0.5% | 分辨率0.1MPa |
5 | 放大器油压 | 0~25MPa | 0.5% | 分辨率0.1MPa |
6 | 回油油压 | 0~10MPa | 0.5% | 分辨率0.01MPa |
7 | 油温 | 0~100℃ | 0.5% | 分辨率0.1℃ |
8 | 流量 | 3~25 l/min | 0.5% | 分辨率0.1l/min |
9 | 重复试验误差 | ≤5% |
- 主要试验参数调节范围
序号 | 项目名称 | 控制范围 | 控制精度 | 备注 |
1 | 油温 | 室温+10~80℃ | ±3℃ | 人工设定,自动控制 |
2 | 油压范围 | 0~20MPa | ±0.5MPa | 人工设定、控制 |
3 | 供油流量 | 10~75l/min | 0.5l/min | 手动调节 |
4 | 输入扭矩 | 1~48Nm | 由负载决定 | |
5 | 输入轴转速 | 0~75r/min | 0.01r/min |
