- 适用范围

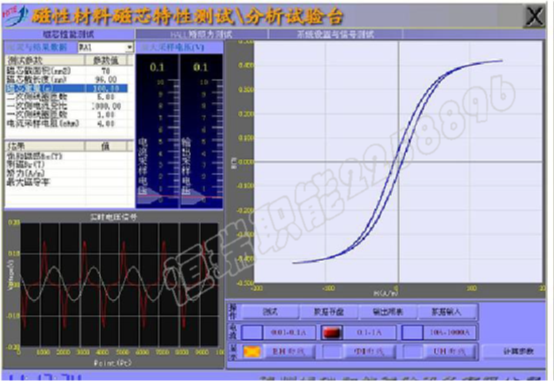

- 主要性能参数
参数 | 典型值 | 其它 |
测量频率(Hz) | 50 | 测量时驱动电流的频率 |
最大电流(A) | 1000 | 根据磁芯特性可以定制,大电流主要针对开路磁芯测量 |
最小驱动电流(A) | 0.1 | 根据磁芯特性可以定制,主要应用于闭合磁芯磁量,特别是高磁导率磁材如纳米晶,非晶,铍莫合金等 |
最大输出信号电压(V) | 10 | 数据采集模块输入最大电压 |
HALL驱动电流最大值(mA) | 10 | |
闭合磁芯的最大磁导率μmax | 相对磁导率 | |
闭合磁芯的饱和磁通密度Bsat (T) | ||
闭合磁芯的矫顽力Hc(A/m) | ||
剩磁Br(T) | ||
开路磁芯气隙最大磁场(A/m) | ||
开路磁芯饱和驱动电流(AT) | ||
开路磁芯电流与气隙磁场线性误差(%) |
- 电流、电压传感器性能试验台
-
适用范围
- 该性能试验台适用于电压传感器性能试验。
- 该性能试验台适用于电流传感器性能试验。
- 试验项目
- 电压传感器
- 电压传感器的零点
- 电压传感器的精度
- 电压传感器的线性
- 电压传感器的输入输出特性(一次侧\二次侧电压特性曲线)(点数可选)
- 电流传感器
- 电流传感器的零点
- 电流传感器的精度
- 电流传感器的线性
- 电流传感器的输入输出特性(一次侧\二次侧电流特性曲线)(点数可选);
- 主要设计参数精度指标:
序号 | 名称 | 量程 | 精度 | 备注 |
1 | 输入电压 | 0~5000V | 0.1% | 分辨率0.1V |
2 | 输入电流 | 0~2500A | 0.1% | 分辨率0.1A |
3 | 重复试验误差 | ≤3% |
- 主要试验参数调节范围
序号 | 项目名称 | 控制范围 | 控制精度 | 备注 |
1 | 电源电压 | 10~4000V | ±5V | 人工设定,自动控制 |
2 | 电源电流 | 10~2000A | ±1A | 人工控制,自动控制 |
3 | 试验节拍 | 3~4min | 由试验项目决定 |
